Móng bè là gì? bản vẽ kết cấu móng bè trong xây dựng

Móng bè là gì?

Móng bè là một loại móng nông, bao gồm một bản bê tông cốt thép lớn trải rộng toàn bộ diện tích công trình để phân bố đều tải trọng xuống nền đất. Thường được dùng cho đất yếu (đất bùn, ven sông) hoặc công trình có tải trọng lớn (nhà tầng hầm, chung cư) nhằm tránh lún không đều

Móng bè (raft foundation) là loại móng nông, trong đó toàn bộ tải trọng công trình được truyền xuống nền đất thông qua một bản bê tông cốt thép lớn trải đều dưới toàn bộ hoặc phần lớn diện tích nhà.

Đặc điểm chính:

• Phân bố tải trọng đều → giảm lún lệch
• Thường dùng khi:
  • Đất yếu, sức chịu tải kém
  • Nhà có nhiều cột, tải trọng lớn
• Có thể kết hợp với dầm móng tạo thành hệ cứng

Khi nào thì nên sử dụng móng bè

Móng bè được áp dụng hiệu quả trong các trường hợp sau:

• Xây dựng trên nền đất yếu: Đất sét, đất bùn, khu vực ven sông, nơi dễ xảy ra tình trạng lún không đồng đều.
• Công trình có tải trọng lớn: Nhà máy, xí nghiệp, tòa nhà cao tầng, chung cư.
• Nhà có tầng hầm: Móng bè tạo mặt phẳng nền cho toàn bộ tầng hầm.
• Nhà nhỏ trên nền đất yếu: Khi móng băng hoặc móng đơn không đảm bảo độ ổn định.

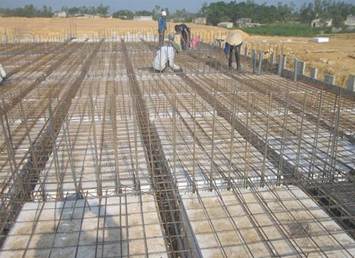

Cấu tạo móng bè (cơ bản)

Một móng bè điển hình gồm:

1. Lớp đất nền đã xử lý (đầm chặt)
2. Bê tông lót (M100–M150, dày ~100mm)
3. Bản móng bê tông cốt thép
4. Thép chịu lực 2 lớp (trên + dưới)
5. Dầm móng (nếu có) – tăng độ cứng
6. Cột/ vách đặt lên móng

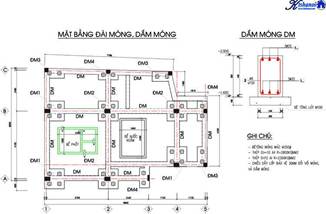

Bản vẽ kết cấu móng bè gồm những gì?

Trong hồ sơ kết cấu, bản vẽ móng bè thường có:

1. Mặt bằng móng bè

• Kích thước tổng thể móng
• Vị trí cột, vách
• Lưới trục (A-B-C, 1-2-3)

2. Chi tiết cốt thép bản móng

• Thép lớp dưới (chịu kéo chính)
• Thép lớp trên (phân bố, chống nứt)
• Khoảng cách thép (a150, a200...)

3. Chi tiết dầm móng (nếu có)

• Kích thước dầm
• Số lượng và đường kính thép (VD: 4Ø18)
• Đai thép (Ø6a150...)

4. Mặt cắt móng

• Thể hiện chiều dày bản (thường 300–1000mm tùy tải)
• Lớp bê tông bảo vệ
• Liên kết với cột

Các loại móng bè phổ biến

• Móng bè phẳng (không dầm) → đơn giản, dùng nhà nhỏ
• Móng bè có dầm → phổ biến nhất
• Móng bè sườn (ribbed raft) → tăng cứng, tiết kiệm bê tông
• Móng bè kết hợp cọc (raft + pile) → đất rất yếu

Gợi ý thực tế (quan trọng)

• Nhà dân dụng ở Hà Nội (đất yếu vừa):
  → thường dùng móng bè dày 300–500mm + dầm móng
• Luôn cần:
  • Khảo sát địa chất
  • Tính toán kết cấu (không nên làm theo cảm tính)
